CHINOWING επίγειο σύστημα ελέγχου για τον κηφήνα 5.98kg συμβατό Pixhawk

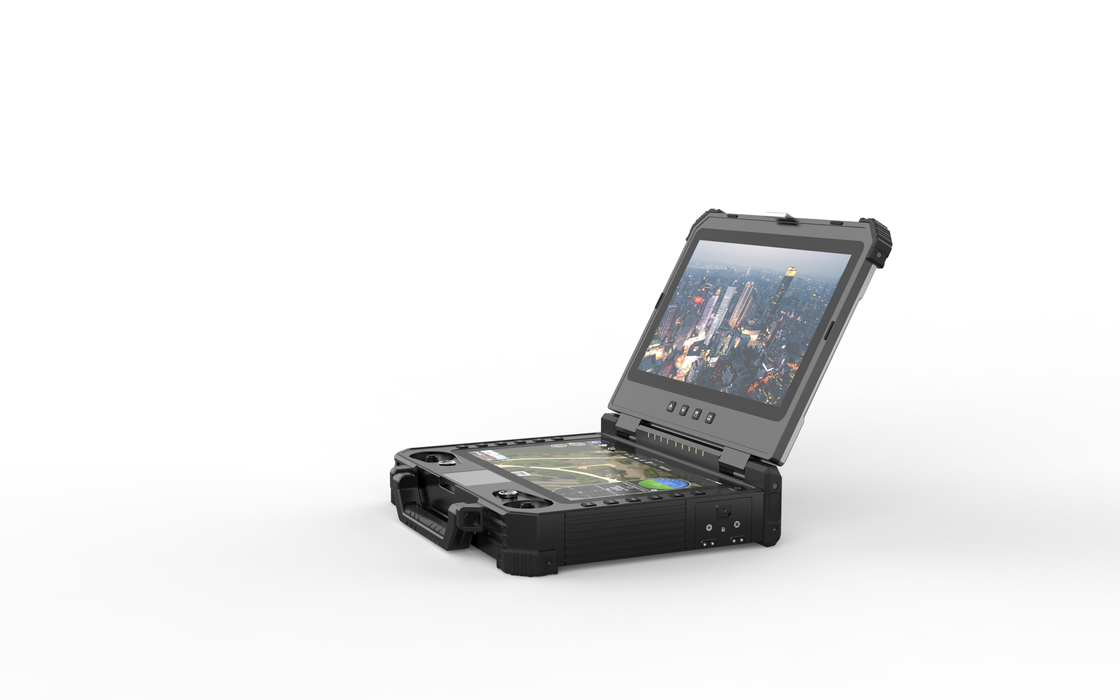

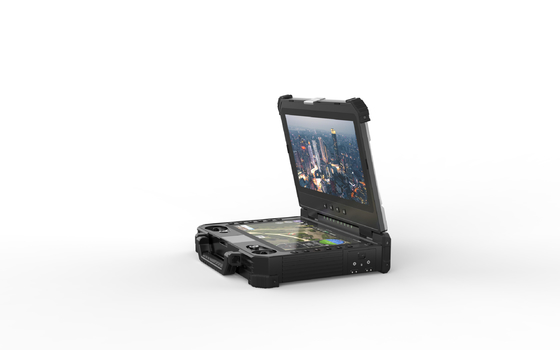

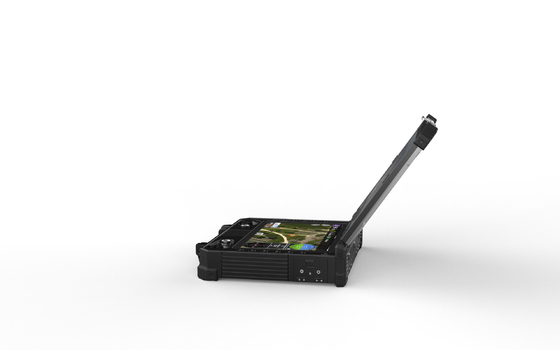

T40 ευπροσάρμοστος ισχυρός φορητός σταθμός επίγειου ελέγχου συμβατός με Pixhawk, αυτόματος πιλότος

Το T40 είναι ένας πλήρως ενσωματωμένος επαγγελματικός σταθμός επίγειου ελέγχου που χτίζεται γύρω από ένα Intel-βασισμένο PC και 3 -1 video&telemetry&RC σύνδεση. Έρχεται με τις διπλές υπερβολικές επιδείξεις HD που είναι φως του ήλιου αναγνώσιμο.

Με τις διπλές οθόνες, είναι ένα ιδιαίτερα ενσωματωμένο σύστημα και έχει τις λειτουργίες όπως η τηλεοπτική μετάδοση, η μετάδοση στοιχείων, ο τηλεχειρισμός, η τηλεοπτική επίδειξη, και ο υπολογιστής βιομηχανικός-βαθμού.

Το μακρινό σύστημα ελέγχου έχει 4 πηδάλια για τη χρήση, υποστηρίζει επίσης την παραδοσιακή πρόσβαση RC. Ένα κύριο χαρακτηριστικό T40 είναι η διεπαφή διαμόρφωσης τηλεχειρισμού, επιτρέποντας στους χρήστες για να ορίσει 27 φυσικά κανάλια στα πηδάλια, τους διακόπτες, και τα κουμπιά.

Με μια ενσωματωμένη λι-ιονική μπαταρία 16.8V, μπορεί να παρέχει μέχρι 3.5Hs του χρόνου λειτουργίας. Η εξωτερική μπαταρία μπορεί επίσης να χρησιμοποιηθεί για την παροχή ηλεκτρικού ρεύματος για να παρατείνει το χρόνο λειτουργίας. Παρέχει τη μεγάλη ευκολία στους πελάτες όπως μπορεί να χρησιμοποιηθεί οποτεδήποτε, οπουδήποτε. Σχεδόν οποιαδήποτε τηλεκατευθυνόμενα αεροσκάφη και τα περισσότερα συστήματα αυτόματων πιλότων ανοικτός-πηγής μπορούν να διασυνδεθούν με το σύστημα.

Η υψηλή αξιοπιστία και οι ισχυρές ικανότητές της το καθιστούν καλοταιριασμένο για τις εφαρμογές όπως η υπεράσπιση, η επιβολή νόμου, η επιτήρηση, η χαρτογράφηση, και η έρευνα.

Χαρακτηριστικά γνωρίσματα

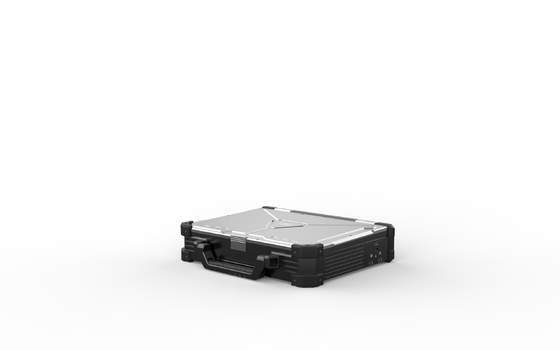

Το κοχύλι αργιλίου βαθμού αεροπορίας, το γενικό βάρος είναι μόνο 5.98kg.

Διπλές οθόνες αφής με τον υψηλούς καθορισμό και τη φωτεινότητα και εκτεταμένος touchpad.

Στηριγμένος στο Intel-βασισμένο PC, πραγματικός βιομηχανικός-βαθμός GCS

Διάφορες εξωτερικές διεπαφές, ικανές να ενσωματωθούν με στα 3$α στοιχεία κομμάτων - σύνδεση

USB ΈΚΡΥΨΕ τη λειτουργία, ευκολότερη για το χρήστη να κάνει την περαιτέρω ανάπτυξη

Παράμετροι

Συνολικά

Γενικό βάρος:                                        5.98kg

Διάσταση:                                              354MM (Λ) *280MM (W) *80MM (Χ)

Θερμοκρασία λειτουργίας:                           -20℃-+60℃

Ικανότητα μπαταριών:                                     16.8V/13600mAh (εξωτερική μπαταρία που υποστηρίζεται επίσης)

Αντοχή:                                              ικανότητα μπαταριών του 3h@full

Σύστημα επικοινωνιών:

                                                                 V30 (βαθμός 10km)

                                                                 V21 (βαθμός 10km)

                                                                  Υποστήριξη της 3$ης επικοινωνίας κομμάτων

Κεραίες:                                                 4dBi εποξική κεραία φίμπεργκλας ράβδων antenna/10dBi (άλλες κεραίες μπορούν επίσης να συνδεθούν εξωτερικά)

Υπολογιστής

Οθόνη επίδειξης:                                         13.3inch 1920*1080 1000CCD (τοπ οθόνη)

                                                                  12.1inch 1280*800 1500CCD (κατώτατη οθόνη)

Λειτουργικό σύστημα:                                     win10/Linux

ΚΜΕ:                                                           Intel i7 8565U (πρότυπα) /Intel 10500U (βελτίωση για το μέλλον)

Μνήμη:                                                     8G (πρότυπα)

Αποθήκευση:                                                      256GB SSD (πρότυπα)

Δίκτυο:                                                     WIFI, Bluetooth (πρότυπα)/4G (προαιρετικό)

Μακρινό σύστημα ελέγχου

Φυσικό κανάλι:                                        27

Κύριο πηδάλιο:                                              2 (βιομηχανικά πηδάλια με τους αισθητήρες αιθουσών)

Βοηθητικό rocker:                                          4

Βασικά κουμπιά:                                                12

Μιμηθείτε τις πληκτρολογήσεις:                                   7

Λανθάνουσα κατάσταση τηλεχειρισμού:                               30ms

Λειτουργία τηλεχειρισμού:                              Διπλή ανεξάρτητη παραγωγή SBUS, ικανή να ελέγξει το όχημα και το ωφέλιμο φορτίο ταυτόχρονα

Ανθρώπινη διεπαφή:                                         USB ΈΚΡΥΨΕ τη συσκευή

Διεπαφές

Τμηματικός λιμένας:                                                   RS232*3, SBUS in/out

Εξωτερική διεπαφή:                                       USB3.0, τοπικό LAN, HDMI μέσα, VGA έξω, υψηλής πιστότητας

Χρεώνοντας λιμένας:                                              DC16.8V

Αερομεταφερόμενη μονάδα

V30 HDMI (βαθμός video&data&RC σύνδεση 10km)

Συχνότητα:                                                   800MHz/1.4GHz/2.4GHz (τις ενότητες 3 συχνοτήτων στη μια, συχνότητα μπορούν να αλλάξουν στο λογισμικό)

Σειρά μετάδοσης:                                    όρος του 10km@LOS

Εύρος ζώνης:                                                   10/20MHz

Ποσοστά στοιχείων:                                                    2-12Mbps

Τάση ισχύος:                                             7.4-12v

Δύναμη RF:                                                     0.1w-1w (διευθετήσιμος)

Ρεύμα λειτουργίας:                                         εισαγωγή δύναμης του 260mA@12v

Ο τηλεοπτικός καθορισμός υποστήριξε:                           1080P60 Max

Βάρος:                                                         120g (αποκλείστε τις κεραίες)

Διάσταση:                                                    91mm*57mm*20mm

Διεπαφή

Τηλεοπτική διεπαφή εισαγωγής:                                    HDMI&CVBS

Λιμένας UART:                                                     1

Λιμένας SBUS:                                                      2

Διεπαφή παροχής ηλεκτρικού ρεύματος:                                 XT30

V21 τοπικό LAN (βαθμός video&data&RC σύνδεση 10km)

Συχνότητα:                                               800MHz/1.4GHz/2.4GHz (τις ενότητες 3 συχνοτήτων στη μια, συχνότητα μπορούν να αλλάξουν στο λογισμικό)

Σειρά μετάδοσης:                                όρος του 10km@LOS

Εύρος ζώνης:                                               1.4M-20MHz (1.4M/3M/5M/10M/20M)

Ποσοστά στοιχείων:                                                2-12Mbps

Τάση ισχύος:                                          7.4-12v

Δύναμη RF:                                                 0.1w-1w (διευθετήσιμος)

Ρεύμα λειτουργίας:                                     εισαγωγή δύναμης του 260mA@12v

Ο τηλεοπτικός καθορισμός υποστήριξε:                       1080P60 Max

Βάρος:                                                      120g (αποκλείστε τις κεραίες)

Διάσταση:                                                 91mm*57mm*20mm

Διεπαφή

Τηλεοπτική διεπαφή εισαγωγής:                                 HDMI&CVBS

Λιμένας UART:                                                 1

Λιμένας SBUS:                                                 2

Διεπαφή παροχής ηλεκτρικού ρεύματος:                              XT30
