UAV 10km 30km ραδιο σύνδεση, στοιχεία κηφήνων 800M - κεραία ράβδων συνδέσεων 2-4dB

V40 βίντεο και τηλεμετρία και σύνδεση RC όλα σε μια

Το V40 είναι μια πολυ ενότητα μετάδοσης λειτουργίας ασύρματη. Μπορεί να διαβιβάσει τα στοιχεία τηλεμετρίας και το σε πραγματικό χρόνο τηλεοπτικό ρεύμα, και έχει τους λιμένες 2*SBUS, ικανούς να παρέχουν τον έλεγχο του οχήματος και του ωφέλιμου φορτίου.

Οι ενότητες RF 800M, 1.4G, ζώνες συχνότητας 2.4G είναι ενσωματωμένες σε ένα πρότυπο, η συχνότητα μπορεί να τροποποιηθεί στο λογισμικό. Με τηλεοπτικές διεπαφές εισαγωγής HDMI και του τοπικού LAN και 3 τμηματικούς λιμένες (TTL&RS232&RS485), 2 κανάλια του βίντεο HD και 3 κανάλια των στοιχείων τμηματικών λιμένων μπορούν να διαβιβαστούν ταυτόχρονα.

Όσον αφορά στον τρόπο επικοινωνίας, σημείο υποστηρίξεων V40 για να δείξει, το σημείο στην πολυσημειακή επικοινωνία, ο κεντρικός κόμβος μπορεί να επικοινωνήσει με οποιοδήποτε κόμβο, ο οποίος επεκτείνει πολύ τα σενάρια εφαρμογής.

Η επίγεια μονάδα έχει την ενσωματωμένη ενότητα WIFI, η οποία μπορεί να συνδεθεί wirelessly τον υπολογιστή ή το όργανο ελέγχου.

Η υψηλή ολοκλήρωση μειώνει πολύ την κατανάλωση ισχύος και τη διάσταση του προϊόντος, το οποίο είναι ιδιαίτερα κατάλληλο για την περίπλοκη εφαρμογή.

Χαρακτηριστικά γνωρίσματα

• Πολυ-λειτουργίες σε μια συσκευή, video&telemetry&R σύνδεση σε μια
• Διάφορες διεπαφές: HDMI&LAN λιμένες, λιμένες 2*SBUS, λιμένες 3*serial όλοι μπορούν ταυτόχρονα
• ενότητες 3 συχνοτήτων σε μια
• Σημείο υποστήριξης στο σημείο, σημείο στην πολυσημειακή επικοινωνία

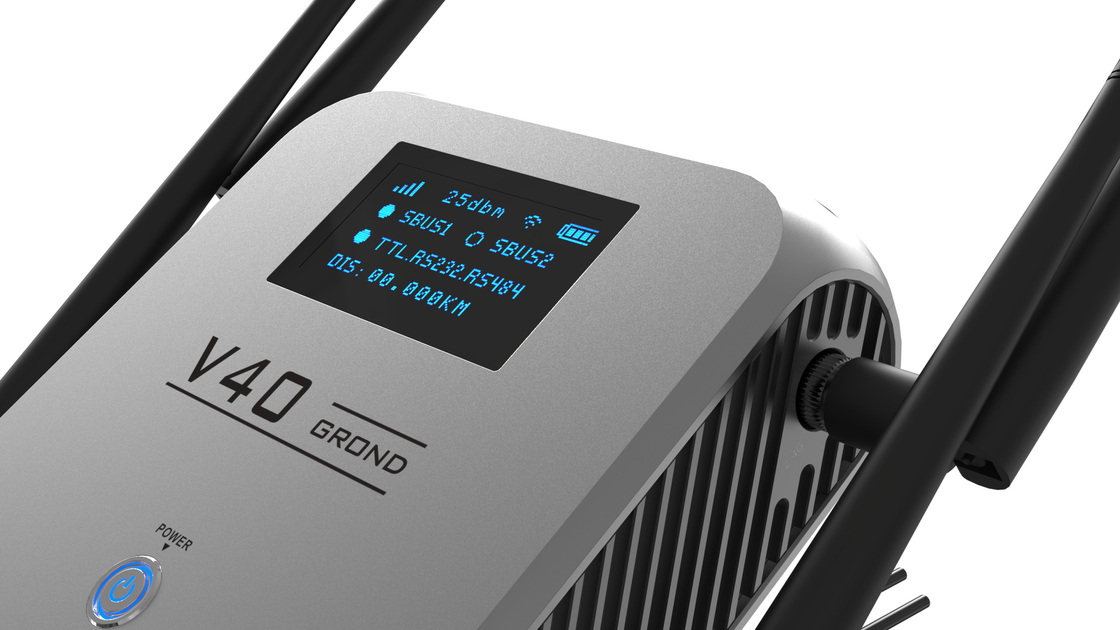

• Επίγεια μονάδα με την οθόνη επίδειξης για να δει τη θέση εργασίας
• Επίγεια μονάδα με την ενσωματωμένη ενότητα WIFI, ικανή να συνδέσει με το τηλέφωνο, το μαξιλάρι ή τον υπολογιστή wirelessly

Παράμετροι

Συνολικά

Συχνότητα:

                                                                 800MHz: 806-826MHz

                                                                 1.4GHz: 1427.9-1447.9MHz

                                                                  2.4GHz: 2401.5-2481.5MHz)

Σειρά μετάδοσης:                                 βαθμός 10km

Εύρος ζώνης:                                                3M/5M/10M/20M (διευθετήσιμος)

Τηλεοπτική λανθάνουσα κατάσταση:<>

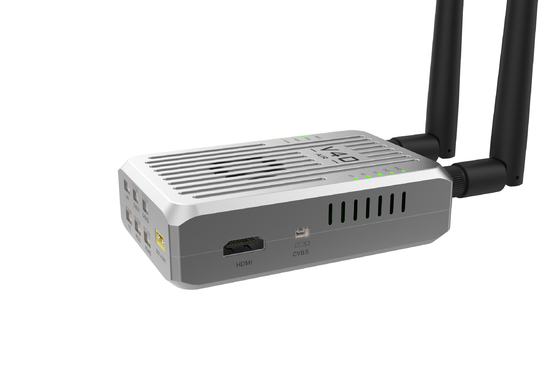

Αερομεταφερόμενη μονάδα

Δύναμη RF:                                                   300mW-2W

Λιμένας παροχής ηλεκτρικού ρεύματος:                                      XT30

Τάση παροχής ηλεκτρικού ρεύματος:                                12-24v

Ρεύμα λειτουργίας:                                      παροχή ηλεκτρικού ρεύματος του 470mA@12V

Θερμοκρασία λειτουργίας:                             -35℃~+60℃

Κεραία:                                                    2-4dB κεραία ράβδων

Λιμένας SBUS:                                               2*S-BUS λιμένας

Τμηματικός λιμένας:                                                TTL*1 & RS232*1 & RS485*1

Τηλεοπτική εισαγωγή:                                                LAN*1, HDMI*1, CVBS*1

Διάσταση:                                                117MM (Λ) *70MM (W) *30MM (Χ)

Βάρος:                                                       236g (αποκλείστε τις κεραίες)

Επίγεια μονάδα

Δύναμη RF:                                                  300mW-2W (διευθετήσιμος)

Διεπαφή παροχής ηλεκτρικού ρεύματος:                             XT30 12V

Χρεώνοντας λιμένας:                                           DC12.6V (αεροπορία plug/GH1.25)

Ενσωματωμένη ικανότητα μπαταριών:                           6800mAh

Αντοχή:                                               10h με τη πλήρη απόδοση

Ποσοστό στοιχείων WIFI:                                         144Mbps-300Mbps

Κεραία:                                                   2-4dB κεραία φίμπεργκλας ράβδων antenna&8-9dB

Λιμένας SBUS:                                               2*S-BUS λιμένας INTPUT

Τμηματικός λιμένας:                                                 TTL*1 & RS232*1 & RS485*1

Τηλεοπτική παραγωγή:                                               LAN*2

Διάσταση:                                                  139MM (Λ) *139MM (W) *48MM (Χ)

Βάρος:                                                        1045g (αποκλείστε τις κεραίες)
