XT30 UAV ραδιο σύνδεση, τηλεοπτικό σύστημα 100g μετάδοσης OFDM MIMO

100g V21 video&data&RC όλοι σε μια σύνδεση (85mm*55mm*20mm)

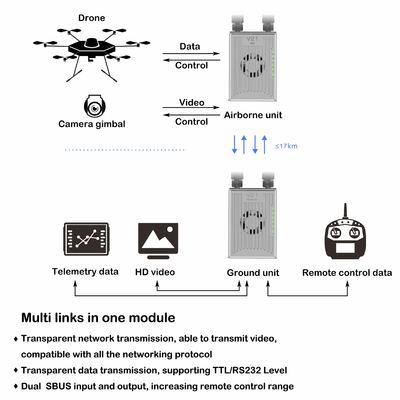

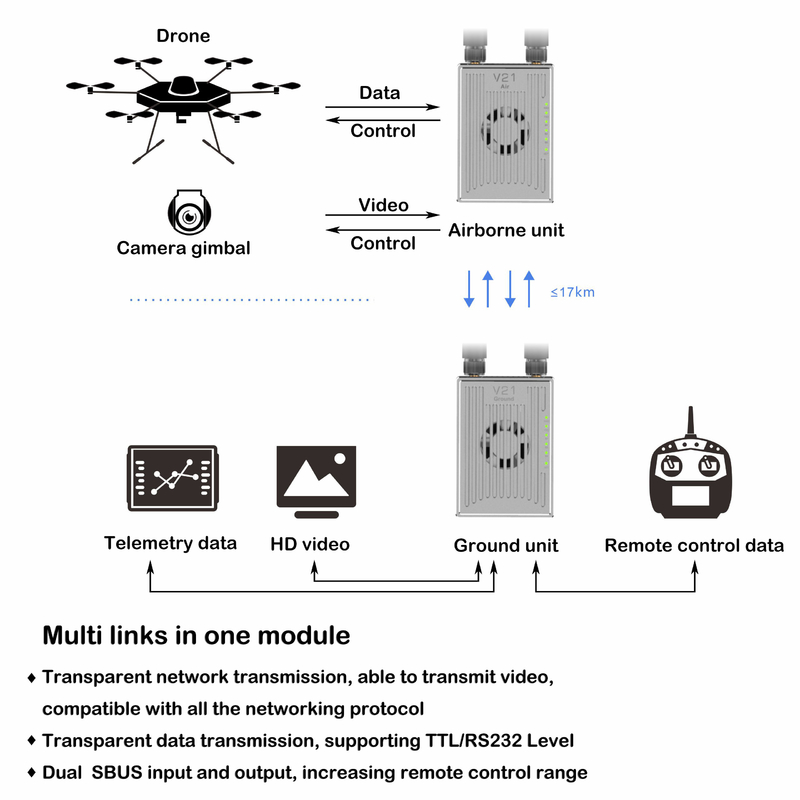

Όλος--μια σύνδεση τις τεχνολογίες που εκμεταλλεύεται OFDM και MIMO. Μπορεί να φέρει συνεχούς ροής της παρουσίασης σε συνέχειες και των στοιχείων του τοπικού LAN, καθώς επίσης και σήματα ελέγχου SBUS. Οι ενότητες RF 800M, 1.4G, ζώνες 2.4G είναι ενσωματωμένες, και μπορείτε να προσαρμόσετε τη συχνότητα στο λογισμικό. Η βασισμένη στο WEB διαμόρφωσή της το καθιστά απλό να λειτουργήσει.

Χαρακτηριστικά γνωρίσματα

• Διαφανής μετάδοση δικτύων, ικανή να διαβιβάσει τις εικόνες, συμβατές με όλα τα πρωτόκολλα δικτύων
• Διαφανής μετάδοση στοιχείων, επίπεδο υποστήριξης TTL/RS232
• Η διπλή εισαγωγή και η παραγωγή SBUS, μακρινή εκτεταμένη σειρά επεκτείνονται
• Τηλεοπτικό σχήμα κωδικοποίησης εισαγωγής υποστήριξης H264/265
• Εύρος ζώνης: 30MHz ανώτατος
• Η λανθάνουσα κατάσταση μετάδοσης από τον κόμβο στον κεντρικό κόμβο ≤60ms
• Ζώνη συχνότητας υποστήριξης 800MH 在, 1.4GHz και 2.4GHz
• Ασφάλεια: ενότητα επικύρωσης πρόσβασης, για να αποτρέψει την παράνομη πρόσβαση.
• Καθορισμένη από το χρήστη κρυπτογράφηση υποστήριξης
• Από την ανίχνευση φάσματος αποφύγετε την παρέμβαση
• Υποστήριξη hopping συχνότητας για να μειώσει την παρέμβαση

Παράμετροι
Ζώνη συχνότητας:

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

Δύναμη RF: -40-25dbm (διευθετήσιμος)

Σειρά μετάδοσης: 10km το grade@LOS

Τηλεοπτική λανθάνουσα κατάσταση: 20ms (λανθάνουσα κατάσταση μετάδοσης από Tx σε Rx)

Εύρος ζώνης: 1.420M (1.4M/3M/5M/10M/20M)

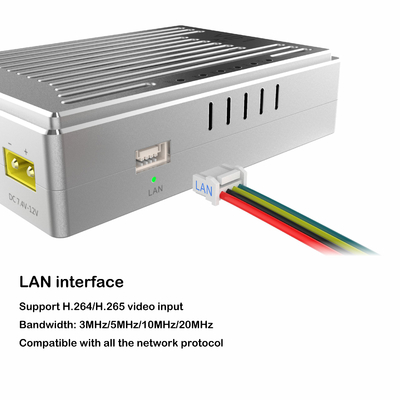

Τηλεοπτικός εισόδου-εξόδου: Τοπικό LAN (συνδέοντας ΕΠΙ device/PC)

Τάση παροχής ηλεκτρικού ρεύματος: 7.4-12V

Διεπαφή παροχής ηλεκτρικού ρεύματος: XT30

Ρεύμα λειτουργίας: 180mA

Θερμοκρασία λειτουργίας: -10℃-+50℃

Διάσταση: 85mm*55mm*20mm

Βάρος: 100g (αποκλείστε την κεραία)

S-ΛΕΩΦΟΡΕΙΟ λιμένας: 2*S-BUS λιμένες

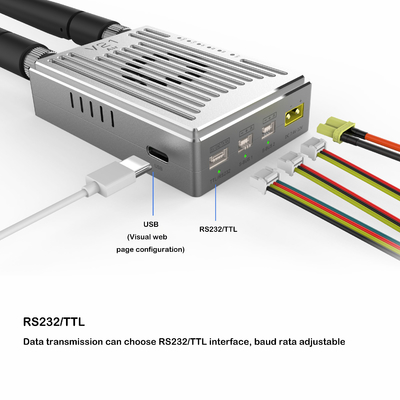

Τμηματικός λιμένας: 1*serial λιμένας (προεπιλογή: TTL προαιρετικός: RS232 Πλήρης - ντούμπλεξ, baud ποσοστό διευθετήσιμα)
